Mis on K-seeria nõelrull-laagrid?





K-seeria nõelrull-laagrid on täiskomplektsed ilma sisemise rõngata nõelrull-laagrid, mis on teatud tüüpi radiaalsed nõelrull-laagrid. Nende nimetamine järgib Saksa INA (Schaeffler Group) standardkoodi.

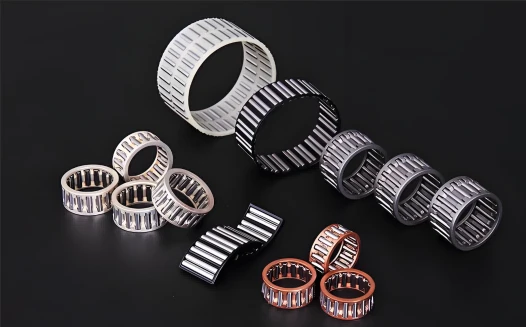

                                 productcate-526-327

Põhistruktuur ja omadused





Siserõnga kujundus puudub



 Kasutage tihvti pinda otse jooksurajana (võll tuleb karastada ja lihvida kuni Ra väärtuseni, mis on väiksem või võrdne 0,2 μm).



 Säästke aksiaalset ruumi ja sobib väga piiratud radiaalsete paigaldusmõõtmetega stsenaariumide jaoks

01

Täielik nõelrullide komplekt

 Puuri pole, nõelrullid täidavad jooksuraja, pakkudes maksimaalset arvu veerevaid elemente.

 Eelised: äärmiselt suur radiaalne kandevõime (30% ~ 50% kõrgem kui sama suurusega puuriga laager).

 Puudused: alumine piirkiirus (veereelementide suurenenud hõõrdumise tõttu).

02

Välisrõngas topeltribidega

 Välisrõngal on mõlemal küljel jäigad ribid (äärikud) nõelarullikute aksiaalseks positsioneerimiseks.

 Ribi kõrgus on tavaliselt nõelarulli läbimõõdust väiksem või sellega võrdne, tagades kompaktse disaini

03

Tüüpiline koodianalüüs (näiteks INA K seeria)

K AB×CD×EF
 AB: sisediameetri kood (tegelik siseläbimõõt d=AB mm)
 CD: välisläbimõõt D (mm)
 EF: laius B (mm)
*Näide: K 20×26×20 → d=20mm, D=26mm, B=20mm*

04



Põhilised eelised





Iseloomulik



Illustreerige


Üli-suur kandevõime Täielik nõelrull + väikese läbimõõduga rullkonstruktsioon, kandevõime pindalaühiku kohta ületab tunduvalt sügava soonega kuullaagrite oma
Ultra{0}}õhuke radiaalne sektsioon Seina paksus on ainult 1–3 mm, sobib kitsasse ruumi (näiteks ühendusvarda väike ots, käigukasti korpus)
Kõrge jäikus

Joone kontaktjõu ülekanne, väike deformatsioon ja hea toe stabiilsus.


Ökonoomne

Ükski sisemine rõngas ei vähenda tootmiskulusid ja võlli kasutamine võidusõidurajana säästab materjali.







Tüüpilised rakendusstsenaariumid



1752652140391

Auto mootor

 Kolvi tihvti laager, ühendusvarda väike ots, käigukasti tugi

1752652458720

Tööstuslik reduktor

 Planetaarse ülekande tugi, väljundvõlli ujuv ots (näiteks roboti liigendi reduktor)

1752652601783

Hüdraulika pump/mootor

 Väntvõlli või ekstsentrilise võlli tugi (nt kolvipump

1752652845256

Kodumasinad

 Elektriliste tööriistade käigukastid, kompressori väntvõllid.

1752652994169

Lennundus

 Täiturmehhanismi hinged, klapimehhanismid (vajalikud on spetsiaalsed materjalid/katted)









Valiku- ja paigalduspunktid



1. Teljenõuded (kriitilised!)

Kõvadus: suurem või võrdne 58 HRC (karastatud teras).

Karedus: Ra Väiksem või võrdne 0,2 μm (peegli maandus).

Tolerants: k5/m6 soovitatav (sõltuvus tagab, et võll kui jooksurada ei ärritaks).

2. Paigaldusmärkused

Tagatud peab olema võlli ja laagripesa ava koaksiaalsus (viga 0,05 mm või väiksem).

Puhastage jooksurada enne paigaldamist, et vältida osakeste sissepressimist ja varajase rikke põhjustamist.

Kasutage külma paigaldusmeetodit (kuumutage laagripesa 80-100 kraadini) ja ärge lööge välimist rõngast haamriga

3. Määrimisnõuded

Eelistatud määrdeaineks on ülisurvega liitiummääre (NLGI klass 2) või tsirkulatsiooniõli.

Esialgne täitemaht moodustab 30% ~ 50% siseruumist ja seda täiendatakse regulaarselt.



Levinud rikkerežiimid ja ennetamine

Ebaõnnestumise nähtus



Põhjuste analüüs



Ettevaatusabinõud



Võlli kulumine



Võlli kõvadus on ebapiisav/karedus ületab normi



Kontrollige rangelt võlli töötlemise kvaliteeti



Rulli murd



Paigalduse kalde või ülekoormuse mõju



Tagada koaksiaalsus ja vältida ülekoormust



Ääriku lõhenemine



Liigne telgjõud (disaini tabu!)



Kandke ainult radiaalset koormust, vajalik on aksiaalne kinnitusrõngas



Määrimisviga paagutamine



Rasva kuivamine või saastumine



Regulaarne hooldus, suletud ja tolmukindel







K-seeria nõelrull-laagri parameetrite tabel

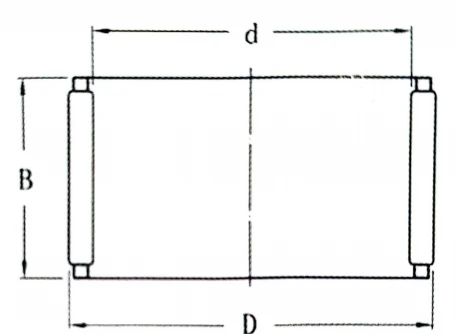

 NÕEL RULL-LAAGRID K SERIA                                                                                productcate-456-334





Laager nr. Mõõdud (mm) Kaal (g)   Laager nr. Mõõdud (mm) Kaal (g)
d D B d D B
K10*13*10 10 13 10 1.60   K18*25*22 18 25 22 23.00
K10*13*13 10 13 13 2.30 K18*23*13 19 23 13 8.00
K10*13"16 10 13 16 2.90 K19*23*17 19 23 17 11.00
K10*14*10 10 14 10 2.50 K20*24*10 20 24 10 6.50
K10*14*13 10 14 13 4.60 K20*24*13 Z0 24 13 9.00
K10*16*12 10 16 12 5.50 K20*24"17 20 24 17 12.00
K12*15*10 12 15 10 1.90 K20*26'12 20 26 12 11.00
K12*15*13 12 15 13 2.30 K20*26*13 20 26 13 12.00
K12*16*13 12 16 13 3.40 K20*26*17 20 26 17 16.00
K12*17*13 12 17 13 4.90 K20*26*20 20 26 20 19.00
K12*18*12 12 18 12 5.00 K20*28*16 20 28 16 20.00
K14*18"10 14 18 10 4.00 K20*28*20 20 28 20 27.00
K14*18*13 14 18 13 6.50 K20*28*25 20 28 25 32.00
K14*18*15 14 18 15 7.30 K20*30*30 20 30 30 49.00
K14*18*17 14 18 17 8.00 K21*25*13 21 2S 13 9.00
K14*20*12 14 20 12 8.50 K22*26*10 22 26 10 7.50
K15*18*17 15 18 17 4.60 K22*26*13 22 26 13 9.50
K15*19"10 15 19 10 5.00 K22*26*17 22 26 17 12.00
K15*19*13 15 19 13 7.00 K22*28*17 22 28 17 18.00
K15*19*17 15 19 17 8.80 K22*29*16 22 29 16 16.00
K15*20*13 15 20 13 8.90 K22*30*15 22 30 ON 18.00
K15*21"15 15 21 15 11.00 K22*32*24 22 32 24 43.00
K15*21*21 ON 21 21 17.00 K23*35*16 23 3S 16 29.00
K16*20*10 16 20 10 5.50 K24*28*10 24 26 10 8.50
K16*20*13 16 20 13 7.50 K24*28*13 24 28 13 10.00
K16*20*17 16 20 17 10.00 K24*28*17 24 28 17 13.00
K16*22*12 16 22 12 10.00 K24*30*17 24 30 17 19.00
K16*22*16 16 22 16 12.00 K25*29*10 25 29 10 8.50
K16*22*20 16 22 20 17.00 K25*23*13 2S 29 13 11.00
K16*24*20 16 24 20 22.00 K25*29*17 25 29 17 14.00
K17*21*10 17 21 10 5.50 K25*30*17 25 30 17 16.00
K17*21*13 17 21 13 6.50 K25*30*20 25 30 20 18.00
K17*21*17 17 21 17 9.50 K25*31*17 25 31 17 19.00
K18*22*10 18 22 10 6.00 K25*31*21 25 31 21 20.00
K18*22*13 18 22 13 8.00 K25*32*16 25 32 16 21.oo
K18*2Z*17 18 22 17 11.00 K25*33*20 25 33 20 33.00
K18*24*12 18 24 12 12.00 K25*33*24 25 33 24 39.00
K18*24*13 18 24 13 13.00 K25*35*30 25 35 30 65.00
K18*24*20 18 24 20 18.00 K26*30*13 26 30 13 11.00

Laager nr. Mõõdud (mm) Kaal (g)   Laager nr. Mõõdud (mm) Kaal (g)
d D B d D B
K26"30*17 26 30 17 15.00 K40*45*17 40 45 17 31.00
K28*33*13 28 33 13 13.00 K40*45*27 40 45 27 36.00
K28*33*17 28 33 17 17.00 K40*47*18 40 47 18 39.00
K28*34*17 28 34 17 24.00 K40*47*20 40 47 20 42.00
K28*35*16 28 35 16 24.00 K40*48*20 40 48 20 49.00
K28*35*18 28 35 18 27.00 K42*47*13 42 47 13 18.00
K28*40*25 28 40 25 70.00 K42*47*17 42 47 17 32.00
K30*34*13 30 34 13 14.00 K42*50*20 42 50 20 53.00
K30*35*13 30 35 13 14.00 K43*48*17 43 48 17 30.00
K30*35*17 30 35 17 19.00 K43*48*27 43 48 27 50.00
K30*35*27 30 35 27 30.00 K45*50*17 45 50 17 34.00
K30*37*16 30 37 16 37.00 K45*50*27 45 50 27 41.00
K30*37*18 30 37 18 30.00 K45*52*18 45 52 18 42.00
K30*40*18 30 40 18 48.00 K45*53*20 45 53 20 55.00
K30*40*30 30 40 30 73.00 K4S*53*21 45 53 21 60.00
K32*38*13 32 37 13 18.00 K45*53*28 45 53 28 81.00
K32*37*17 32 37 17 19.00 K45*59*18 45 59 18 72.00
K32*37*27 32 37 27 30.00 K45*59*32 45 59 32 148.00
K32*38*20 32 38 20 30.00 K47*52*17 47 52 17 35.00
K32*39*16 32 39 16 37.00 K47*52*27 47 52 27 51.00
K32*39*18 32 39 18 45.00 K50*55*13.5 50 55 13.5 30.00
K32*40*25 32 40 25 49.00 K50*55*17 50 55 17 35.00
K32*46*32 32 46 32 119.00 K50*55*20 50 55 20 43.00
K35*40*13 35 40 13 19.00 K50*55*30 50 55 30 65.00
K35*40*17 35 40 17 21.00 K50*57*18 50 57 18 47.00
K35*40*25 35 40 25 31.00 K50*58*20 50 58 20 75.00
K35*40*27 35 40 27 39.00 K50*58*25 50 58 25 90.00
K3S*42"16 35 42 16 34.00 K52*57*12 52 57 12 24.00
K35*42*18 35 42 18 34.00 K55*60*20 55 60 20 40.00
K35*42*'20 35 42 20 37.00 K55*60*27 55 60 27 60.00
K35*42*30 35 42 30 67.00 K55*60*30 55 60 30 71.00
K35*45*30 35 45 20 56.00 K55*62*18 55 62 18 52.00
K35*45*30 35 45 30 80.00 K55*63*20 55 63 20 67.00
K37*42*17 37 42 17 22.00 K55*63*25 55 63 25 80.00
K38*43*17 38 43 17 29.00 K55*63*32 55 63 32 102.00
K38*43*27 38 43 27 43.00 K58*65*18 58 65 18 52.00
K38*46*20 38 46 20 47.00 K60*65*20 60 65 20 52.00
K38*46*32 38 46 32 76.00 K60*65*30 60 65 30 77.00
K40*45*13 40 45 13 22.00 K60*68*20 60 68 20 71.00
