ISE{0}}MÄÄRIMISLAAGRID
Isemääriv{0}}laager
Mis on isemääre{0}}laager?
Isemäärduvad laagrid on mehaanilised osad, mis kasutavad tahkeid määrdematerjale, et saavutada õli-vaba või vähem õli{2}}määrimist. Need hõlmavad peamiselt nelja kategooriat: komposiitmaterjalid, tahked sisestused, bimetallmaterjalid ja erimaterjalid. See kannab koormust läbi metallmaatriksi ja tahke määrdeaine moodustab hõõrdumise vähendamiseks ülekandekile. Sellel on hea kulumiskindlus, madal hõõrdetegur ja sarnased staatilised ja dünaamilised hõõrdetegurid, suur koormus{6}}kandevõime, õhuke sein ja kerge kaal. Lihvimisvõlli kõvadusnõuded on madalad, mis vähendab töötlemise raskusi. Terase tagakülge saab galvaniseerida erinevate metallidega, et kohanduda söövitava keskkonnaga ning vähendada mehaanilist vibratsiooni ja müra.

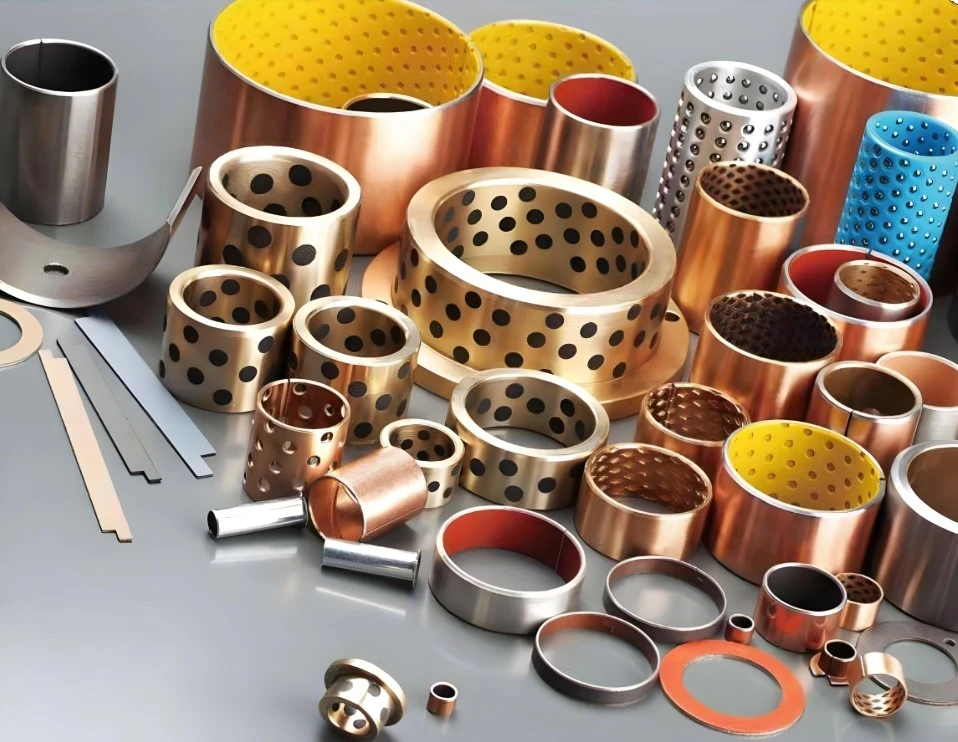

Isemäärduvate laagrite klassifikatsioon{0}
Rakendus
Isemäärduvate laagrite{0}}peamised kasutusalad
Autotööstus:
Autotööstus on isemäärevate laagrite{0}} üks suurimaid rakendusvaldkondi, kuna need kohanduvad rangete nõuetega, nagu kõrge temperatuur, suur koormus ja{1}}hooldusvaba.
◦ Šassii: universaalliigendid, roolilati kuulliigendid, vedrustussüsteemi ühenduspunktid.
◦ Mootorisüsteem: pingutihoob, gaasihoovastik.
◦ Käigukast ja pidurisüsteem: käigukasti kahvel, piduripedaali puks.
◦ Kere ja sisustus: näited: uksehinged, istmete reguleerimismehhanismid.
Lennundusrakendused
See on ala, millel on kõrgeimad nõuded töökindluse ja kerge kaalu osas.
◦ Lennuki juhtimissüsteemid (nagu aileronid ja roolihinged), telikusüsteemid ja mootori lisamehhanismid.
Kui need osad ebaõnnestuvad, on tagajärjed hukatuslikud ja hooldust ei saa õhus läbi viia. Isemäärduvatest-laagritest on saanud oma ülikõrge töökindluse ja kerge kaalu eeliste tõttu põhikomponentide esimene valik.
Tööstusmasinad ja automaatika
◦ Survevalu masin ja survevalu masin: vormi kinnitusmehhanism, sissepritseplatvormi juhtsiin.
◦ Metallurgia- ja pidevvaluseadmed: pidevvalumasinate sektorid, terasvaltsimisseadmete juhtseadmed.

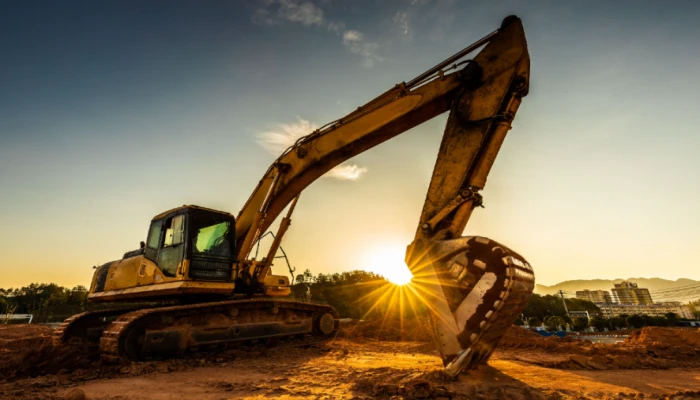

◦ Kaevandus- ja ehitusmasinad: kopa kinnituspunktid ekskavaatoritele, vibratsiooniekraanid purustitele.
◦ Toidu- ja pakkimismasinad: konveierilindi laagrid ja täitmismasinate ja tihendusmasinate nukijälgijad. Et vältida määrdeõli toidu saastumist, tuleb kasutada toiduohutusstandarditele vastavaid isemäärivaid laagreid (tavaliselt PTFE-d või spetsiaalseid polümeerpukse).

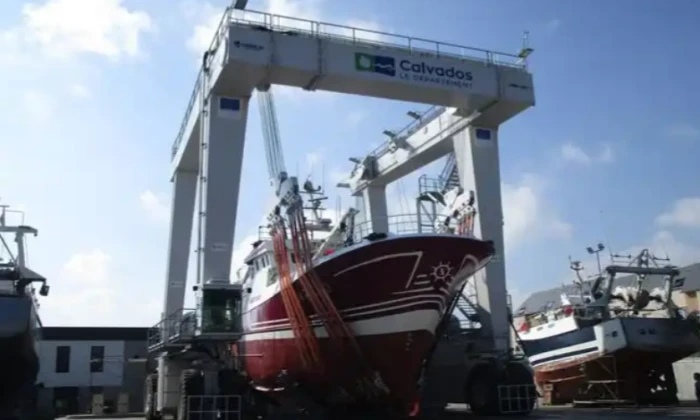

Rakendus merevarustuse valdkonnas
◦ Käiturisüsteem: ahtri laagrid (ahtri torulaagrid), reguleeritava sammuga sõukruvi (CPP) rummu laagrid, võllita pump-joa tõukejõu tugi/tõukelaagrid viverra .
◦Teki masinad ja roolimehhanism : roolimehhanism, tekimasinad, lennujuhtimissüsteem (nt kiirkatamaraan{0}})
◦ Mootor ja jõuülekandesüsteem: mootori laagrid (eriti kallutatud asendis), tõukejõu laagrid (neelavad propelleri tõukejõudu)

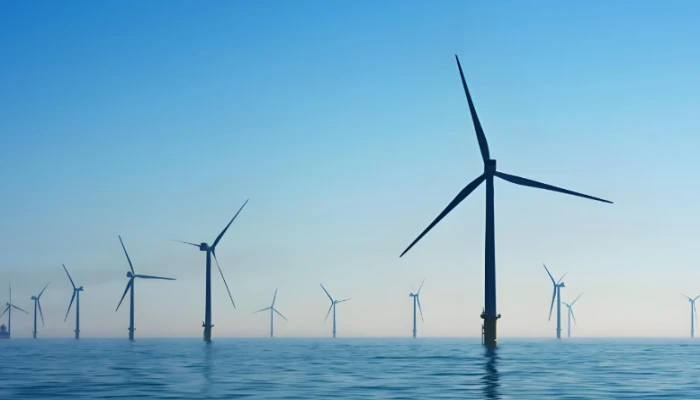

Taastuvenergia rakendus
◦ Tuuleenergia tootmine, lengerdus- ja kaldesüsteemi klotsid, piduriklotsid, reduktori laagrid, lengerdussüsteemi reduktori väljundvõll.
◦ Päikeseenergia tootmine, fotogalvaanilise/fototermilise jälgimissüsteemi pöördesõlm.
◦ Hüdroelektrienergia tootmine, hüdroturbiini veejuhtmehhanismi võlli hülss.

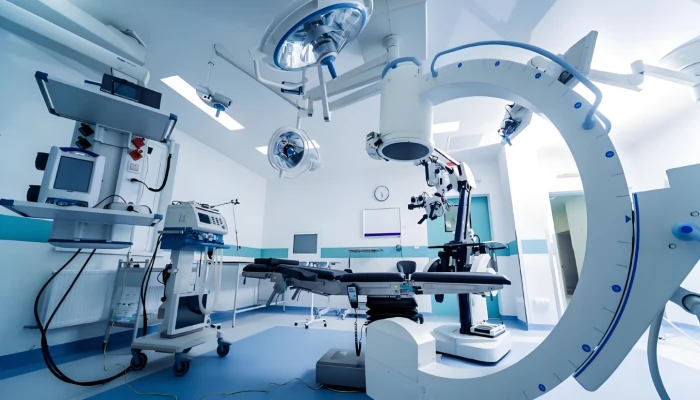

Meditsiiniseadmed Aprication
◦ Täppisinstrumendid ja diagnostikaseadmed
MRI (magnetresonants) skanneri liikuvad osad. Tugeva magnetvälja keskkonnas magnetiseeruvad metalllaagrid ja määrdeõli võib pildistamist häirida, samas kui tehnilistel plastidel (nt PEEK, PI) põhinevaid isemäärimislaagreid (nt PEEK, PI) see üldse ei mõjuta.
Tagab puhta, õlivaba-ja ülitäpse{1}}töö

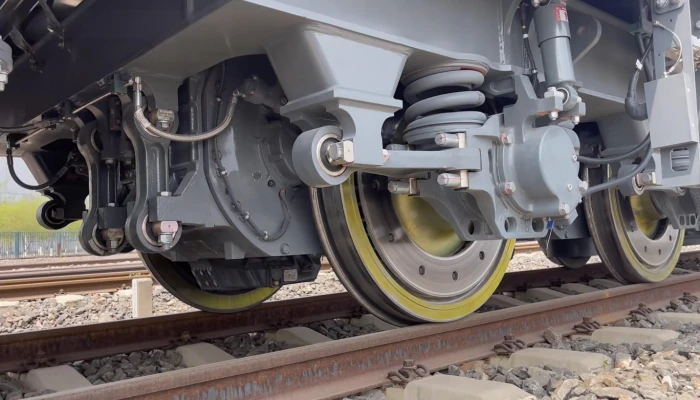

Rakendus raudteetranspordi valdkonnas
◦ Pöördvankrid ja veeremisosad, rongitoed (nagu toed, vedrustusega istmed jne)
◦ Rongi pöördvankrite amortisaatorite kinnituspunktid ja torsioonvardad.
Pakkuge suure{0}}jõudlusega ja vähese{1}}hooldusega lahendusi
◦ Ühendusosa Ühendussüsteem, ühendusosa ühendusosa
Rakendus raudteetranspordi valdkonnas
Suurepärane kulumiskindlus ja madal hõõrdumine
Ise{0}}määrimismehhanism: tahked määrdeained (nagu PTFE, grafiit ja molübdeendisulfiid) on eelnevalt-inkorporeeritud laagrimaterjali või hõõrdepinnale moodustub ülekandekile. See tagab, et määrdeaine jääb hõõrdepinnale kogu laagri kasutusea jooksul, vähendades oluliselt kulumist ja pikendades eluiga.
Äärmiselt suur kandevõime
Metall-põhinevad ja terasest-toega komposiit-isemäärduvad laagrid on metallist maatriksiga, mis talub ülisuurt staatilist ja dünaamilist koormust, muutes need sobivaks rasketeks-rakendusteks.
Suurepärane korrosioonikindlus
Polümeer-- ja süsinik--põhised isemäärevad laagrid pakuvad suurepärast vastupidavust enamikule kemikaalidele, hapetele, alustele ja lahustitele, mistõttu sobivad need ideaalselt kasutamiseks söövitavas keskkonnas.
Tõeline hooldus{0}}vaba töö vähendab hoolduskulusid
See on nende üks olulisemaid eeliseid. Need ei vaja perioodilist ümbermäärimist, välistades määrdeõli, määrdeseadmete, tööjõu ja seisakute kulud. Need sobivad eriti hästi rakendustesse, kus juurdepääs on raskendatud või hoolduskulud ülikõrged.
Lihtsustatud disain ja kergekaalulisus
Kuna keerulisi määrdetorusid ja tihendussüsteeme pole vaja, võivad seadmete konstruktsioonid olla lihtsamad ja kompaktsemad. Lisaks aitab polümeeri-põhistele laagritele omane kergus kaasa üldisele kergele kaalule.
Väga kulutõhus{0}}
Kuigi mõnede suure jõudlusega-isemäärduvate-laagrite algne ostukulu võib olla suurem, toob nende hooldus-vaba ja pikk kasutusiga sageli kaasa parema ökonoomsuse kogu elutsükli jooksul.
Lai temperatuurivahemik
Erinevatest materjalidest{0}}isemäärduvad laagrid võivad töötada laias temperatuurivahemikus. Näiteks süsinik-põhised laagrid võivad töötada temperatuuril üle 500 kraadi, samas kui teatud tehnilised plastid sobivad madala temperatuuriga keskkonda.
Kohanemisvõime karmide keskkondadega
Need töötavad tõhusalt äärmuslikes keskkondades, nagu vaakum, kõrge tolmutase, niiskus (sh veealune) ja tugev kiirgus, kus traditsioonilised vedelad määrdeained võivad ebaõnnestuda, saastuda või laguneda.
Puhtus ja saastevaba-
Kuna need ei kasuta määrdeid, väldivad nad toodete (nt toit, ravimid ja tekstiilid) ja keskkonna saastumist määrdeaine lekke või pritsme tõttu, mis vastavad puhta tootmise nõuetele.
Löögikindlus ja vibratsiooni neeldumine
Paljud isemäärduvad materjalid (nagu polümeerid) omavad suurepärast vastupidavust ja vibratsiooni neeldumist, pehmendavad tõhusalt löögikoormust ja vähendavad töömüra.
Suurepärane{0}}kuiva käivitamise jõudlus
Seadme käivitamise hetkel tagavad isemäärivad laagrid kohese määrimise, isegi ilma õlikihita, vähendades käivitamise ajal kulumist. See on parem kui traditsioonilised laagrid, mille tekkeks on vaja õlikilet.
Isemäärivate laagrite tüüpide, omaduste, eeliste ja rakendusalade analüüsitabel-
| Laagri tüüp | Põhifunktsioonid | Eelised | Rakendused |
| Polümeer{0}}põhised isemäärduvad-laagrid (Näiteks: PTFE/polüoksümetüleen POM/nailon PA laagrid) |
• Tehniliste plastide või plastisulamite baasil. • Tavaliselt sisseehitatud või segatud tahkete määrdeainetega (nagu PTFE, grafiit, MoS₂). • Kerge kaal ja suurepärane korrosioonikindlus. • Vaikne töö ja hea vibratsiooni neeldumine. • Temperatuuritaluvus on suhteliselt halb ja koormus{0}}piiratud. |
• Suurepärane korrosioonikindlus: vastupidav erinevate keemiliste ainete korrosioonile. • Õli-vaba-määre: madal hõõrdetegur kuivas olekus, mis tagab tõelise õli-vaba määrimise. • Madalad kulud: tooraine- ja tootmiskulud on suhteliselt madalad. •Hooldusvaba-: pole vaja tankida, vähendades hoolduskulusid. • Kerge: tihedus on palju väiksem kui metallil. |
• Toidu- ja joogimasinad, pakkimismasinad (hügieen, korrosioonikindlus). • Kontoritehnika, kodutehnika (näiteks pesumasinad, konditsioneeride pöördemehhanismid). • Keemiamasinad, tekstiilimasinad. • Madala{0}}koormusega kõikuvad, libisevad osad. |

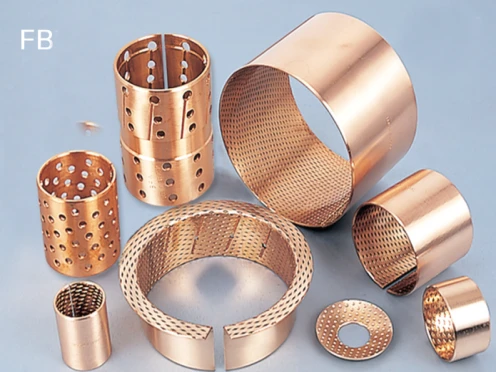

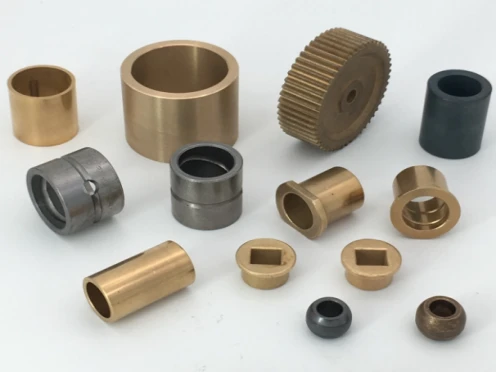

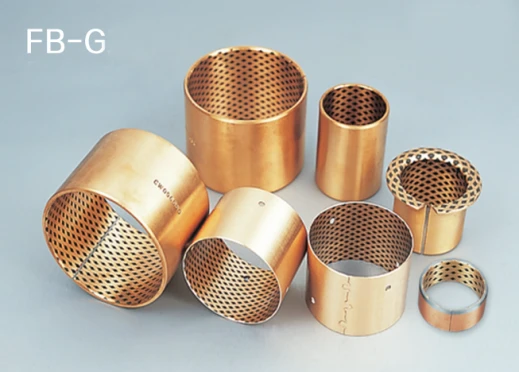

| Metallist-põhinevad isemäärduvad-laagrid (Näiteks: vase{0}}/raua-põhised pulbermetallurgia laagrid) |
• Pulbermetallurgia tehnoloogia abil segatakse ja paagutatakse metallipulber (pronks, raud) ja tahke määrdeaine (grafiit, PTFE). • Maatriks tagab mehaanilise tugevuse ja määrdeaine moodustab hõõrdumisel ülekandekile. •Suur{0}}kandevõime ja hea soojusjuhtivus. • Tavaliselt konstrueeritud õli{0}}sisaldava struktuuriga (määrdeõli + tahke määrdeaine) |
• Suur koormus{0}}kande- ja löögikindlus: metallmaatriks annab sellele suure mehaanilise tugevuse. • Hea soojusjuhtivus: suudab soojust kiiresti hajutada. • Nii õlimäärimine kui ka tahke määrimine: õlimäärimine varases staadiumis, tahke määrimine hilisemas etapis ja pikk kasutusiga. • Lai töötemperatuuri vahemik: parem kui polümeer{0}}põhinevad laagrid. |
• Autotööstus: šassii, vedrustussüsteemid, käigukastid, uksehinged (kõige laialdasemalt kasutusel). • Inseneritehnika: ekskavaatorite ja laadurite liitekohad. •Põllumajandustehnika: suure koormuse ja rohke tolmuga osad. • Igasugused suure-koormusega, keskmise ja väikese-kiirusega pöörlemine, kõikuvad spordiüritused. |

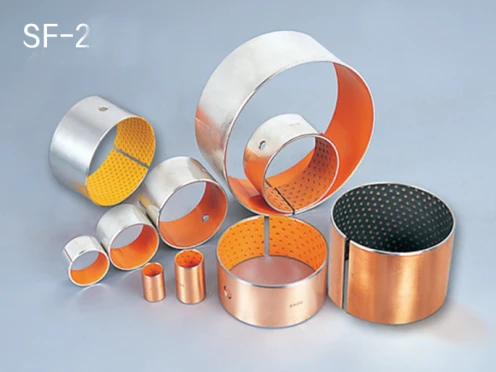

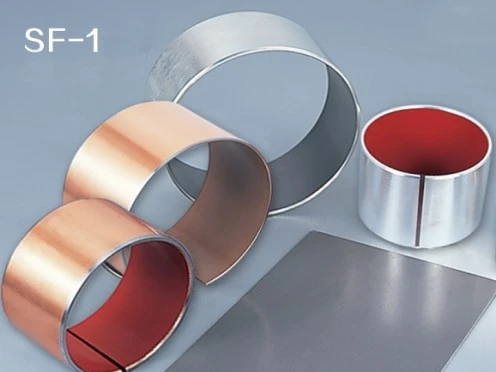

| Komposiit-isemäärduvad laagrid{0}} (nt: terasest taga-polümeerpuks) |
• Kolme-kihiline konstruktsioon: terasest alus (tagab tugevust ja jäikust) + poorsest pronksist paagutatud kiht (juhib soojust, seob keskkonda) + PTFE/polümeeri hõõrdekiht (tagab vähese hõõrdumisega pinna). • Ühendab metalli kõrge tugevuse polümeeri madalate hõõrdeomadustega. |
• Äärmiselt suur{0}}kandevõime: terasest tagakülg talub suuri staatilisi ja dünaamilisi koormusi. • Äärmiselt madal hõõrdetegur: PTFE-komposiitkiht pakub suurepäraseid isemäärimisomadusi. •Suurepärane kulumiskindlus: pikk kasutusiga. • Lai valik kasutustingimusi: suudab kohaneda piirmäärde ja isegi kuivhõõrdetingimustega. |
• Rasketööstus: hüdrosilindrite juhthülsid, autode roolisüsteemid. • Lennundus: lennujuhtimissüsteemid, telik. • Suure jõudlusega{0}}tööstusrobotid: sfäärilised laagrid. • See on alternatiiv traditsioonilistele nõelrull-laagritele, eriti võnkuvate liikumiste jaoks. |
| Süsinik{0}}põhised isemäärevad-laagrid (nt grafiit/süsinikgrafiit laagrid) |
•Süsinikul või grafiidil põhinev materjal ise on tugevate määrimisomadustega. • Sellel on isemäärduv{0}}omadused, vastupidavus kõrgele temperatuurile ja vastupidavus keemilisele korrosioonile. • Tekstuur on rabe ja halva löögikindlusega. |
• Kõrge temperatuuritaluvus: võib töötada kõrge temperatuuriga keskkondades üle 400 kraadi. • Suurepärane keemiline inertsus: vastupidav peaaegu kõikidele orgaanilistele lahustitele ja söövitavale keskkonnale. •Hea elektri-/soojusjuhtivus. • Hea mõõtmete stabiilsus: madal soojuspaisumistegur. |
• Kõrge temperatuuriga keskkond: metallurgiliste ahjude ja kuumtöötlusseadmete ülekanderullid. • Keemiapumbad ja tsentrifuugid (korrosioonikindel-, lahusti-kindel). • Kuivalt töötav pump, mehaaniline tihendrõngas. • Elektriseadmete harjad ja liugkontaktid. |

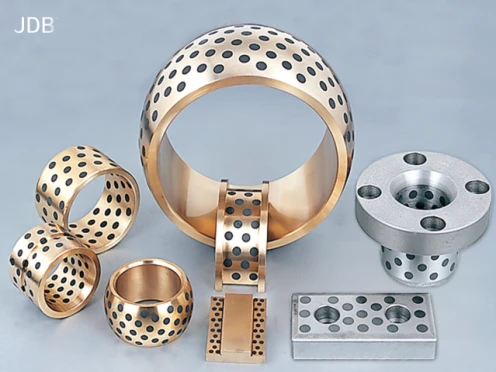

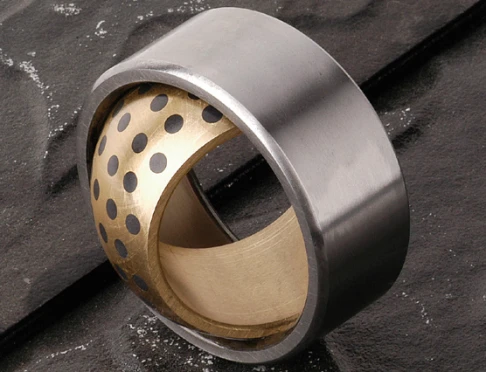

| Tugevad inkrusteeritud isemäärduvad{0}}laagrid | • Metallmaatriksisse (nt pronks, malm) puuritakse augud ja neisse sisestatakse tahke määrdeaine (grafiit, PTFE, MoS₂). • Hõõrdeprotsessi käigus moodustab sisseehitatud määrdeaine hõõrdepinnale pideva ja ühtlase tahke määrdekile. |
• Sobib ekstreemseteks töötingimusteks: suur koormus, väike kiirus, edasi-tagasi liikumine, kõrge temperatuur, vaakum või olukorrad, kus õlikilet on raske moodustada. • Äärmiselt pikk kasutusiga: määrdeaine vabaneb järk-järgult, tagades ülipika kulumisaja. • Peaaegu -hooldusvaba. |
• Hüdraulilised väravad ja turbiinid (veealune või settekeskkond). • Kaevandusmasinad (suur koormus, löök, tolm). • Survevalu masina kinnitusmehhanism. • Lennundus-, vaakumseadmed. |
-
![TAHTSAD-ISE-MÄÄRIMISPUSSID-JSL L-KUJU JUHTRIÖÖPA LAAGRID]()
TAHTSAD-ISE-MÄÄRIMISPUSSID-JSL L-KUJU JUHTRIÖÖPA LAAGRID
TAHKE-ISE-MÄÄRIMISPUSSID-JSL-seeria JSL-i-määrdelaagrid on teatud tüüpi kulumiskindlad-komponendid,Lisa päringule -
![TAHKED-ISE-MÄÄREMISPUSSID-JSP KULUPLAADI]()
TAHKED-ISE-MÄÄREMISPUSSID-JSP KULUPLAADI
TAHKE-ISE-MÄÄRIMISPUSSID-JSP KULUPLAADI Tööpõhimõte ja omadused JSP isemäärevate-laagrite tuumLisa päringule -
![TAHTSAD-ISE-MÄÄRIMISPUSSID-JFFB SERIA HAIF-PUKSID]()
TAHTSAD-ISE-MÄÄRIMISPUSSID-JFFB SERIA HAIF-PUKSID
JFFB -Pool-puksid (topeltäärik) standardne meetermõõdustik Ühik: mmLisa päringule -
![TAHKE-ISE-MÄÄRIMINE ---JTW MEETRILINE tõukesurvepesur]()
TAHKE-ISE-MÄÄRIMINE ---JTW MEETRILINE tõukesurvepesur
ISEMÄÄRIMISED LAAGRID-JTW SEISUR Seibi standardne mõõtühik: mmLisa päringule -
![ISEMÄÄRIMISED LAAGRID-JDBS-I SFEERILISED LIIKLAAGRID]()
ISEMÄÄRIMISED LAAGRID-JDBS-I SFEERILISED LIIKLAAGRID
JDBS sfäärilised liulaagrid sfäärilised liugelaagrid statiivi suurus Ühik:mmLisa päringule -
![ISE-MÄÄRIMISLAAGRID-JFB SERIA ÄRIKUPUKSID]()
ISE-MÄÄRIMISLAAGRID-JFB SERIA ÄRIKUPUKSID
JFB: ääriklaagrid standardne meetermõõdustik Ühik: mm jFFB Topeltääriku laagrid standardneLisa päringule -
![TAHKED-ISE-MÄÄREMISPUSSID -JDB-SILINDERLAAGRID]()
TAHKED-ISE-MÄÄREMISPUSSID -JDB-SILINDERLAAGRID
ISE{0}}MÄÄRIMISLAAGRID -JDB SERIA Sissejuhatus Tahke-vask-grafiitlaager (JDB) on uut tüüpi määritudLisa päringule -
![TERASEL -PÕHINEVAD VASESULAMID SISSEMATUD TAHKE MÄÄRDELAAGRID]()
TERASEL -PÕHINEVAD VASESULAMID SISSEMATUD TAHKE MÄÄRDELAA...
Tahkete määrdeainetega kaetud-terasest vasesulamist laagrid on suure jõudlusega-laagrid, millel onLisa päringule
Kuna oleme üks professionaalsemaid ise-määrimislaagrite------11111 tootjaid ja tarnijaid Hiinas, pakume kvaliteetseid tooteid ja madalat hinda. Võite olla kindel, et siin müüte Hiinas valmistatud odavaid isemäärimislaagreid ------11111 ja hankige meie tehasest hinnakiri. Kohandatud teenuse saamiseks võtke meiega ühendust.
