693 laager on sügava soonega kuullaager, mis kuulub põhi- ja üldotstarbeliste-laagritüüpide hulka, mis on tuntud radiaal- ja mõõduka aksiaalkoormuse käsitlemise poolest. Selle "69" seeria tähis näitab selle äärmiselt õhukest-ristlõiget, mistõttu on see väga kerge ja sobib väga kitsastesse kohtadesse. 600-seeria miniatuursete laagrite esindusmudelina vastab selle mõõtmete täpsus rangelt rahvusvahelistele standarditele ja erinevate tihendusvormidega tuletismudelid säilitavad põhiparameetrite kõrge järjepidevuse.
693 põhiparameetrid (ZZ&2RS):
Põhimõõtmed:Siseläbimõõt (d) 3mm, välisläbimõõt (D) 8mm, laius (B) 3mm. Mõnel äärikuga mudelil on ääriku välisläbimõõt kuni 9,5 mm ja ääriku laius 0,7–0,9 mm. See kompaktne struktuur maksimeerib ruumisäästu seadmetes, kohandudes täppisinstrumentide miniatuursete disaininõuetega.
Kandevõime:Põhiline nimikoormus ulatub 474 N-ni ja staatiline koormus on 114–144 N, mis vastab ligikaudu 65 naela dünaamilisele koormusele ja 25 naelale staatilisele koormusele inglise keeles. See jõudlus on silmapaistev miniatuursete laagrite seas, mis on võimelised väikestes seadmetes stabiilselt toetama radiaalseid ja aksiaalseid kombineeritud koormusi.
Kiirusepiirang:Maksimaalne kiirus võib ulatuda 60 000 p/min määrdega määrimisel ja tõuseb veelgi 67 000 p/min õlimäärimise korral, ületades tunduvalt tavaliste minilaagrite kiirusläve, pakkudes usaldusväärset tuge suurel-kiirusel töötavale seadmele.
Täpsusaste:Peamised tooted vastavad ABEC-3 täpsusstandardile, mõned tipptasemel-mudelid saavutavad mikroni-taseme hälbe kontrolli. Koos 10. klassi ülitäpsete teraskuulidega tagab see madala vibratsiooni ja kõrge stabiilsuse töö ajal.
Funktsioonide põhjalik-uuring: tehnoloogia läbimurded jõudluses
Kui laagri 693 aluseks on täpsed parameetrid, siis materjaliuuendus ja konstruktsiooni optimeerimine on selle põhilise konkurentsivõime allikaks. Kuigi erinevad kaubamärgid 693 laagrid rõhutavad oma tootmisprotsesside erinevaid aspekte, saavutavad need kõik tehnoloogilise läbimurde kolme põhinõude järgi: kulumiskindlus, tihendus ja madal müratase.
1. Materjali valik: vastupidavuse tagamine erinevates töötingimustes

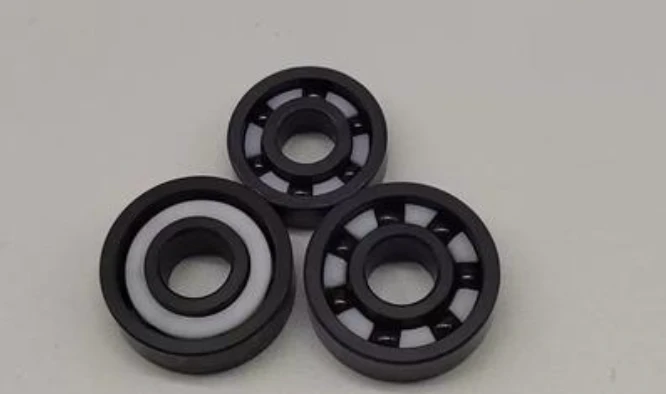

Mainstream 693 laagrite alusmaterjaliks on kõrge -puhtusastmega kroomteras, millel on suurepärane kõvadus ja sitkus. Pärast täpset kuumtöötlust võib pinna kõvadus ulatuda HRC58{5}}62-ni, parandades tõhusalt kulumiskindlust. Spetsiifiliste rakenduste jaoks on saadaval ka roostevabast terasest ja keraamilised versioonid: roostevabast terasest mudelid taluvad niisket ja kergelt söövitavat keskkonda, sobivad toidumasinatele ja väliseadmetele; Räninitriidi (Si₃N₄) keraamilistes laagrites on kombineeritud kõrge temperatuuritaluvus (taluvad äärmuslikult kõrgele -temperatuurile), mittemagnetilised omadused ja elektriisolatsioon, mistõttu sobivad need suurepäraselt MRI meditsiiniseadmete ja kosmoseseadmete jaoks.
2. Tihendusdisain: kaitsekilp pikendab eluiga

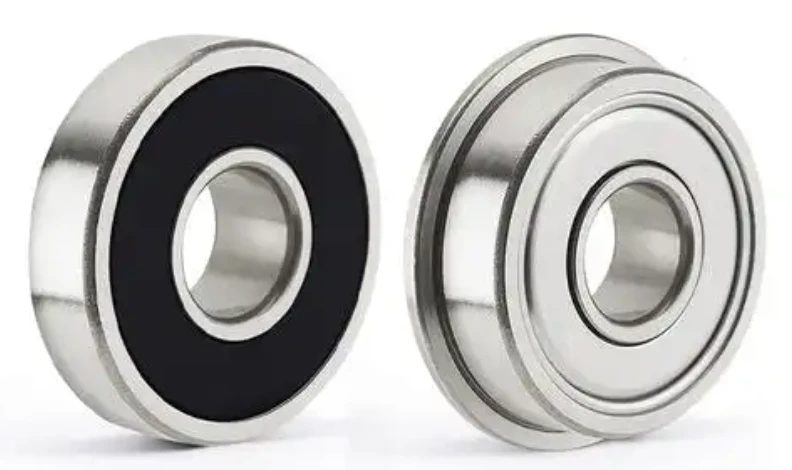

693 laagri tihendussüsteemi on kahte põhitüüpi: järelliide "ZZ" tähistab kahepoolset-metallist tolmukatet, mis takistab tõhusalt tolmu, rauatükkide ja muude tahkete lisandite sissetungimist, säilitades samal ajal sisemise määrde stabiilsuse, sobib tööstusseadmetele ja mootorirakendustele; järelliide "2RS" tähistab kahepoolset -kummist tihendit, mis tagab teatud veekindluse ja toimib paremini niisketes keskkondades, nagu õhuniisutajad ja väikesed veepumbad. Mõlemal tihendil on „hooldusvabad“{5}omadused, mis vähendab oluliselt seadmete hoolduskulusid.
3. Täppisstruktuur: madala mürataseme ja kõrge efektiivsuse põhitugi
Kvaliteetsetel{0}}693 laagritel on integreeritud ääriku disain. Rõngakujuline äärik välisrõnga küljel võimaldab otsest aksiaalset positsioneerimist, vähendades vajadust täiendavate positsioneerimiskomponentide järele, lihtsustades paigaldusprotsessi ja parandades montaaži täpsust. Sisemine puur on valmistatud nailonist või terasplaadist ning optimeeritud tasku disain tagab ühtlase jõu jaotuse teraskuulidele. Koos täppis-lihvitud võidusõiduraja pinnaga kontrollitakse laagrite töömüra alla 35 detsibelli, mis vastab "EMQ (elektrimootori kvaliteet)" standardile ning vastab suurepäraselt kodumasinate ja meditsiiniseadmete madala{7}mürataseme nõuetele.
Rakendused: "mikroskoopiline võimsus", mis tungib mitmesse välja
Oma kompaktse suuruse ja suurepärase jõudlusega on laager 693 muutunud "standardkomponendiks" paljudes-liigsetes valdkondades, kusjuures rakendused hõlmavad kogu ahelat tarbekaupadest kuni tööstusliku tootmiseni:
1. Täppiselektroonika ja kodumasinad

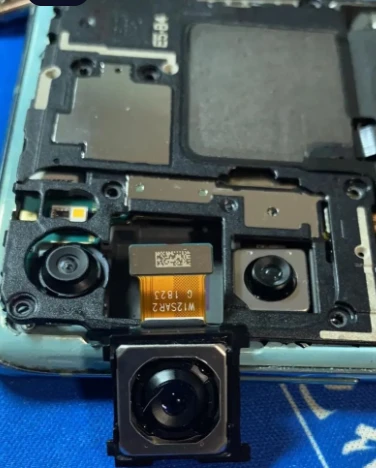

Sellistes seadmetes nagu õhupuhastid,{0}}kiire arvuti jahutusventilaatorid, printerid, skannerid, koopiamasinad ja kõvakettad tagavad 693 laagrid ventilaatorite ja ülekandesüsteemide stabiilse töö ning nende suure -kiiruse ja madala{3}}müraga. Nutitelefoni kaameramoodulites ja droonides (kardaanmootorid, rootormootorid) toetab selle mikroni{5}}taseme täpsus optiliste komponentide täpset pöörlemist, võimaldades selget pildistamist ja stabiilset aerofotograafiat.
2. Meditsiini ja tervishoiu valdkonnad

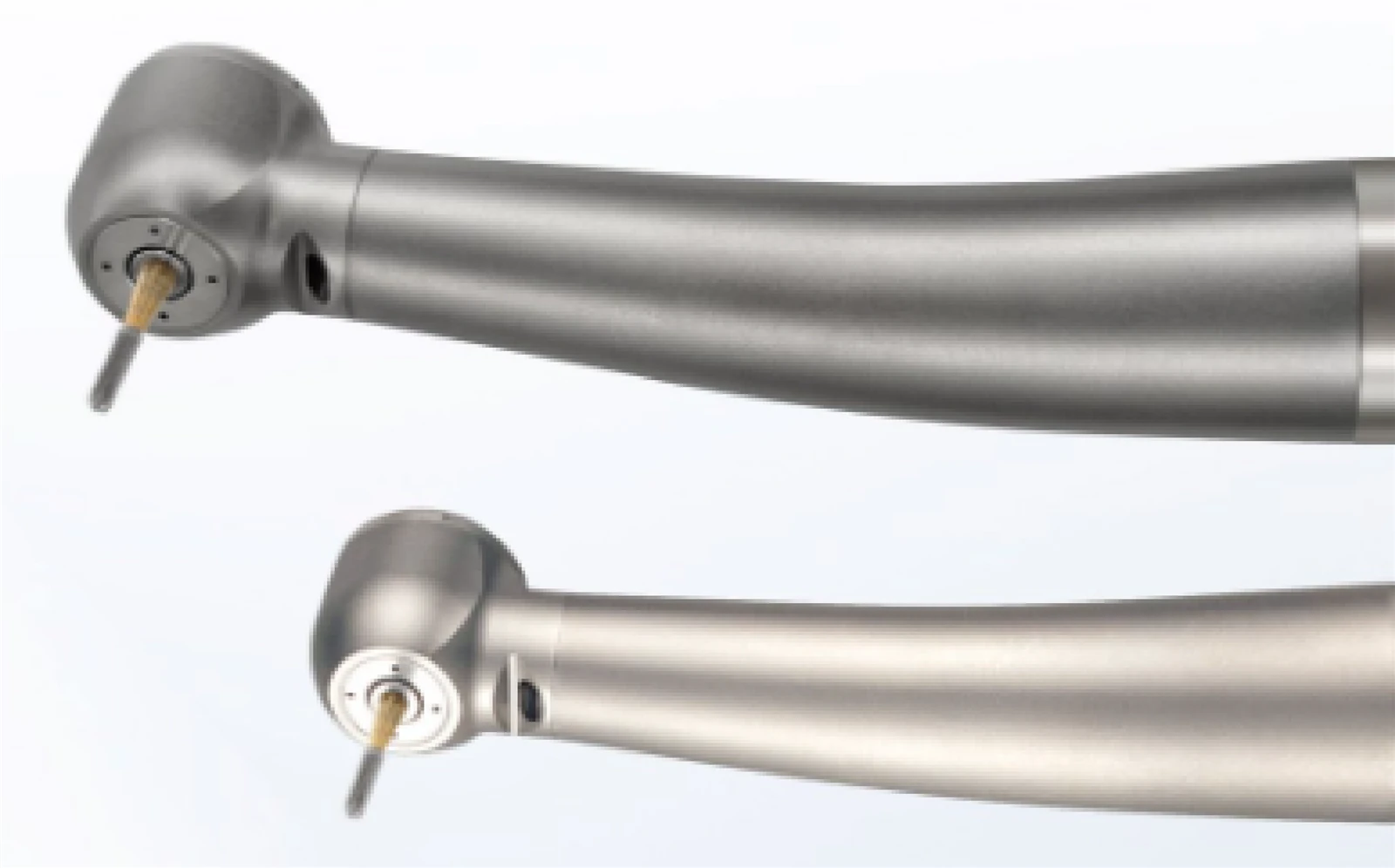

Hambaravi kiiretes{0}}käsiinstrumentides ja kirurgilistes robotiotstes peavad 693 laagrid vastu pidama suurel-sagedusel ja suurel{3}}kiirusel. Nende kõrge jäikus ja kulumiskindlus tagavad, et seadmed võivad riketeta töötada katkematult üle 8 tunni. MRI-seadmetes ja kopsufunktsiooni abiseadmetes väldivad keraamilised 693 laagrid, millel on mitte-magnet- ja korrosioonikindlad-omadused, magnetvälja häireid, tagades samal ajal patsiendi ohutuse.
3. Tööstus- ja eriseadmete sektor

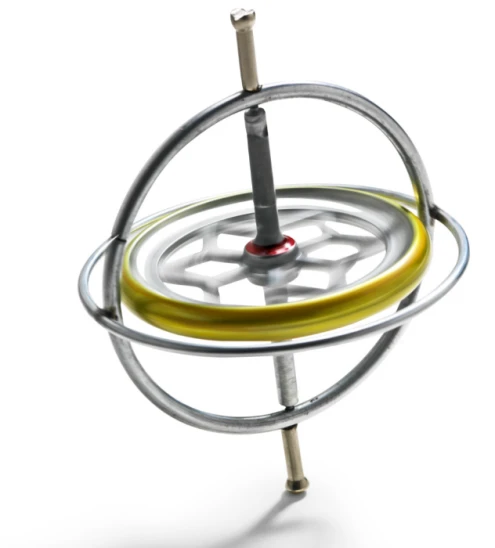

Väikestes servomootorites ja vooluandurites tagavad 693 laagri suure{0}}kiiruse karakteristikud signaali kogumise ja väljundvõimsuse täpse sünkroonimise. Võidusõiduautode mudelite ja droonimootorite kerge kaal (ainult 0,71-0,94 grammi ühiku kohta) ja suur kandevõime- toetavad kiiret manööverdusvõimet ja pikka vastupidavust. Lennunduses kasutatakse keraamilisi 693 laagreid satelliitgüroskoopides, mis säilitavad stabiilse jõudluse äärmuslikes temperatuuride erinevustes ja vaakumkeskkonnas. Robootikas ja automaatikaseadmetes toimivad 693 laagrit väikeste robotkäte, transpordisüsteemide ja juhtimissüsteemide täppisliigendi komponentidena.
Valikujuhend: täpne valik vastavalt vajadustele
Erinevate kasutusstsenaariumide puhul peaks 693 laagri valik järgima kolme põhiprintsiipi: Kuivades töötingimustes, mis nõuavad suurt kiirust, eelistage "ZZ" metallist{1}}mudel; niiske keskkonna või veekindluse nõuete jaoks sobib rohkem kummist{3}}2RS-mudel; tipptasemel rakenduste jaoks, nagu meditsiini- ja kosmosetööstus, on soovitatav kasutada ABEC-3 või suurema täpsusega keraamilisi laagreid või roostevabast terasest laagreid.
Alates 3 mm siseläbimõõduga täppistöötlusest kuni suure{1}}kiiruseni 60 000 pööret minutis – laager 693 kehastab miniatuursete laagrite tehnoloogilist võimekust, demonstreerides oma märkimisväärseid võimeid väikeses ruumis. Tänasel ajastul, mil tootmist täiustatakse täpsuse ja miniaturiseerimise suunas, on sellest väikesest laagrist saamas seadmete uuendamise "mikroskoopiline liikumapanev jõud", mis kirjutab paljudel kaardistamata territooriumidel legendi "väikesed komponendid, suur mõju". Olgu selleks kodumasinate tootjate kulude kontrollimise vajadused või meditsiiniseadmete kõrged-täpsusnõuded, Bearing 693 mitmekülgsus teeb sellest usaldusväärse valiku inseneriprojektides.
